Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Braşov

Subcap.6.2.5 Parametri de executie şi montaj a angrenajului şi roţilor dinţate cilindrice

Toleranţe, ajustaje şi abateri tehnologice

Alegerea jocului minim necesar (fig. a, b) = (0,01…0,03) mn [mm] [Rolof/Matek, 2008]; valorile minime ale intervalului se aleg pentru transmisii lente, iar cele maxime pentru transmisii rapide. Valori reduse ale jocului în condiţii de execuţie şi montaj cu erori, precum şi la variaţii de temperatură mari în funcţionare conduce la blocarea angrenajului. Pe de altă parte, un joc de flanc mare, în special, în condiţii de încărcare cu sarcini alternative conduce la solicitări suplimentare, vibraţii şi zgomote. Alegerea jocurilor, toleranţelor şi ajustajelor (Anexa.6.2.5.1, Ex.6.2.2): jocul minim normal, jnmin (fig. a); toleranţele bătăii radiale, Fr (fig. f, g); abaterile minime ale cotelor peste dinţi, Ews (fig. d); toleranţele cotelor peste dinţi, Tw (fig. d); abaterile minime ale grosimilor dinţilor pe coardele constante, Ecs (fig. e); toleranţele grosimii dintelui pe coarda constantă, Tc (fig. e); abaterile limită ale distanţei dintre axe, fa (fig. c); toleranţa abaterii direcţiei dintelui, Fβ
a	b
c
		d	e

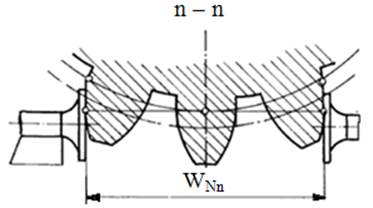

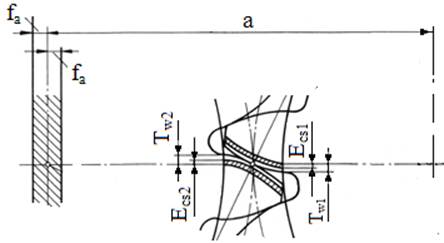

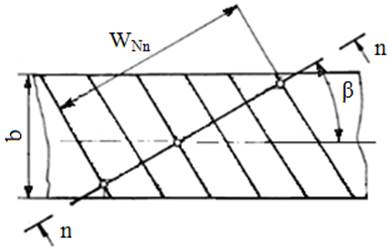

a – jocul dintre flancuri în plan frontal şi normal; b - jocul radial; c – abaterile şi toleranţele (grosimii dintelui şi distanţei dintre axe) d – cota peste N dinţi; e – coarda constantă

Specificaţii înscrise în desenele de execuţie ale roţior (v. Ex.16.3.1; Ex.16.4.1)

Cote dimensionale (fig. f, g): diametrul cercului de cap, d_a; diametrul cercului de picior, d_f (opţional); lăţimea danturii pinionului, b₁; lăţimea danturii roţii, b₂; L_b = L (lungimea penei).

Simboluri ale abaterilor de poziţie (fig. f, g): bătaie radială (concentricitate) a danturii (suprafaţa cilindrului de divizare) în raport cu suprafaţa (suprafeţele) de rezemare de rotaţie, simbolizate şi marcate cu A sau cu A şi B; bătaie frontală a suprafeţelor de rezemare în raport cu suprafaţa (suprafeţele) de rezemare de rotaţie simbolizate şi marcate cu A sau A şi B.

Simbolul asociat calităţii suprefeţelor flancurilor active, R_a = R_{a_f} (fig. f, g)

f g

f – specificaţii pentru pinion; g - specificaţii pentru roată

Specificaţii înscrise tabelar în desenul de execuţie sau ataşat (v. Ex.16.3.1; Ex.16.4.1)

modulul normal, m_n; modulul frontal, m_t; numărul de dinţi, z; unghiul de înclinare, β; direcţia înclinării dinţilor (dreapta sau stânga); profilul de referinţă; coeficientul deplasării profilului, x; treapta de precizie şi jocul, conform STAS 6273; lungimea peste N dinţi, W_Nn; diametrul de divizare, d; înălţimea dintelui, h; toleranţe şi abateri.

Obs. Marcarea abaterilor cotei peste N dinţi coardei constante distnţei dintre axe: , , a±f_a; pentru valorile parametrilor N, W_Nn şi v. Ex.6.2.1

Măsurarea cotei peste N dinţi şi a coardei constante

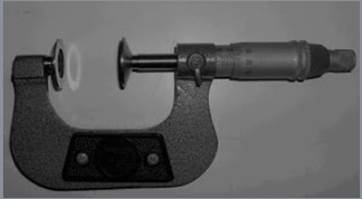

Măsurarea cotei peste N dinţi cu micrometrul pentru roţ dinţate

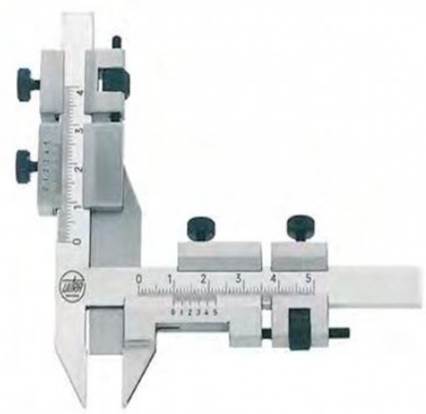

Măsurarea coardei constante cu şublerul pentru roţi dinţate
